Zerspanung

Frästechnik

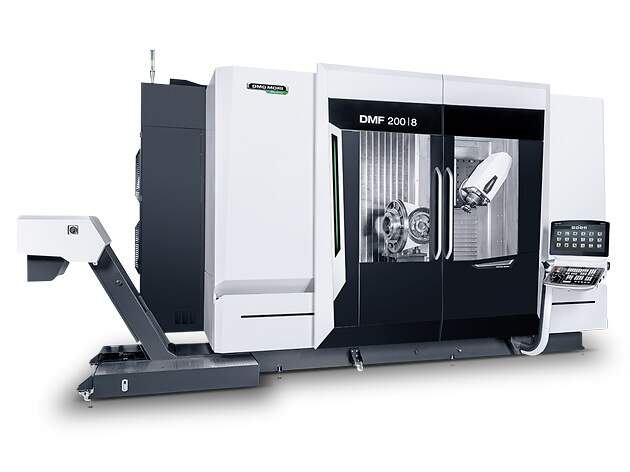

 DMG DMF 200|8

ArbeitsbereichX 2.000mm / Y 800mm / Z 850mm
Rundtisch650 mm
4. und 5. AchseSimultan
Starrtisch2.300 x 800 mm
max. Tischbeladung2.000 kg
Spindelleistung21 KW
Anzahl WKZ Plätze40
max. Drehzahl15.000 1/min
SteuerungSiemens 840 D Operate

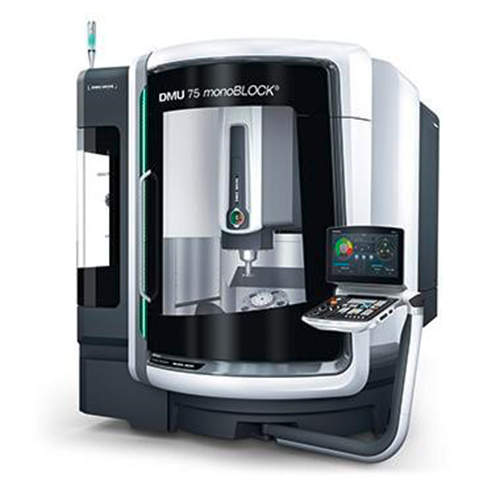

 DMG DMU 75 Monoblock

ArbeitsbereichX 750mm / Y 650mm / Z 560mm
Rundtisch650 mm
4. und 5. AchseSimultan
Starrtisch800 x 600 mm
max. Tischbeladung600 kg
Spindelleistung35 KW
Anzahl WKZ Plätze60
max. Drehzahl20.000 1/min
SteuerungSiemens 840 D Operate

DMG DMU 50

ArbeitsbereichX 650mm / Y 500mm / Z 475mm
Rundtisch630 mm
4. und 5. AchseSimultan
max. Tischbeladung200 kg
Spindelleistung21 KW
Anzahl WKZ Plätze60
max. Drehzahl15.000 1/min
SteuerungSiemens 840 D Operate

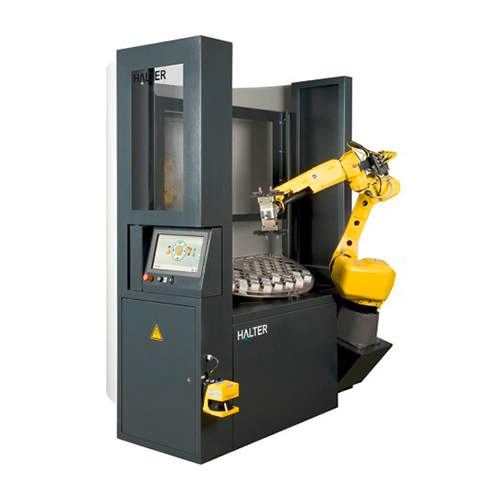

Halter Load-assistant

Werkstückhandling für DMU 50

Min. Bauteilgröße10 mm x 10 mm
Max. Bauteilgröße230 mm x 230 mm
RoboterFanuc
max. Tischbeladung750 kg
max. Bauteilgewicht25 kg

DMG CMX 800V

ArbeitsbereichX 800mm / Y 560mm / Z 510mm
Starrtisch800 x 600 mm
max. Tischbeladung800 kg
Spindelleistung9 KW
Anzahl WKZ Plätze60
max. Drehzahl12.000 1/min
SteuerungSiemens 840 D Operate

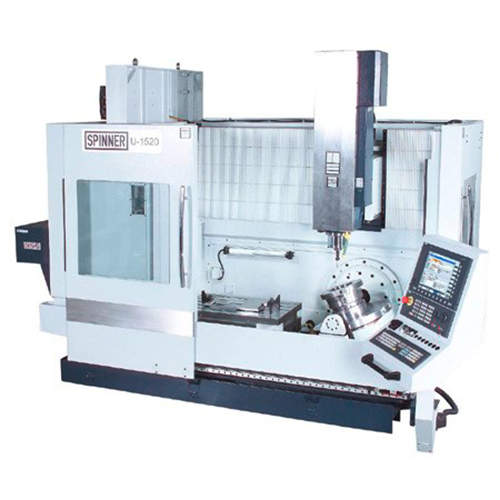

Spinner U 1520

ArbeitsbereichX 1520mm / Y 520mm / Z 460mm
Rundtisch650 mm
4. und 5. AchseSimultan
Starrtisch920 x 540 mm
max. Tischbeladung500 kg
Spindelleistung19 KW
Anzahl WKZ Plätze54+1
max. Drehzahl12.000 1/min
SteuerungSiemens 840 D Operate

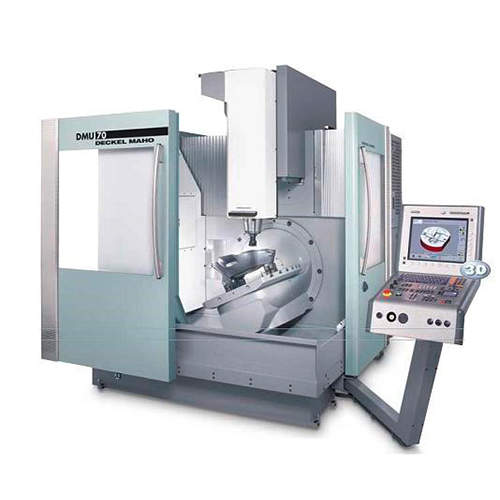

DMG DMU 70

ArbeitsbereichX 750mm / Y 600mm / Z 520mm
Rundtisch800 x 620 mm
4. und 5. AchseAngestellt
max. Tischbeladung350 kg
Spindelleistung13 KW
Anzahl WKZ Plätze16+1
max. Drehzahl10.000 1/min
SteuerungSiemens 840 D Solutionline

Drehtechnik

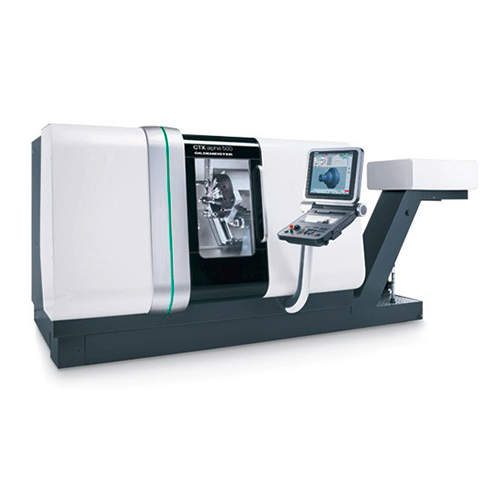

DMG CTX alpha 500

Umlaufdurchmesser500 mm
Drehdurchmesser200 mm
max. Werkstücklänge520mm
Stangenbearbeitungbis 65 mm
Hauptspindel6.000 1/min
Gegenspindel6.000 1/min
Werkzeugträger12x VDI 30
Angetriebene Werkz12x max. 5.000 1/min
y-Achse+/- 40 mm
SteuerungSiemens 840 D Solutionline

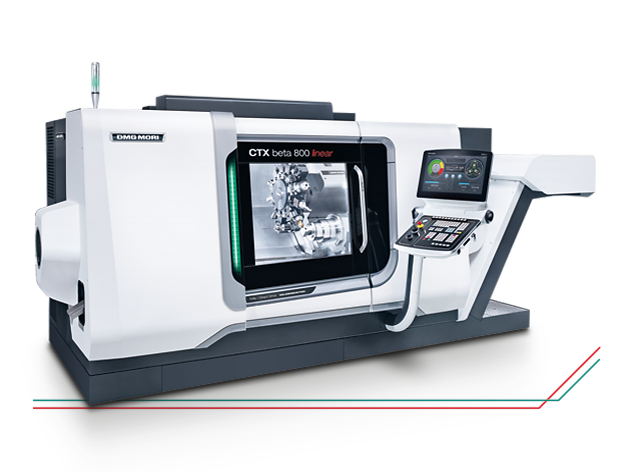

DMG CTX beta 800 V6

Umlaufdurchmesser500 mm
Drehdurchmesser410 mm
max. Werkstücklänge800 mm
Stangenbearbeitungbis 102 mm
Hauptspindel4.000 1/min
Gegenspindel6.000 1/min
Werkzeugträger12x VDI 40
Angetriebene Werkz12x max. 5.000 1/min
y-Achse+/- 40 mm
SteuerungSiemens 840 D Operate

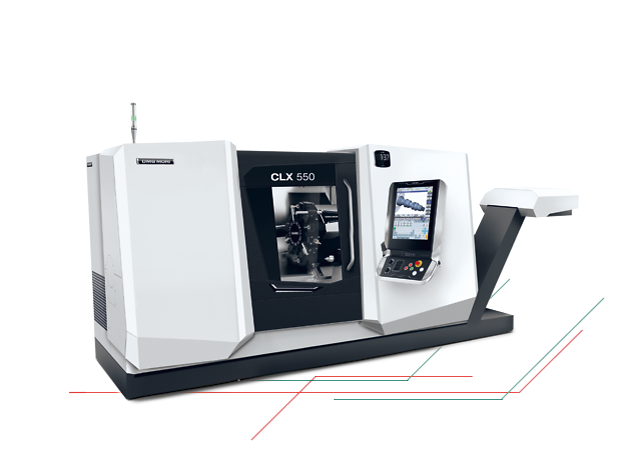

DMG CLX 550

Umlaufdurchmesser700 mm
Drehdurchmesser480 mm
max. Werkstücklänge1240 mm
Stangenbearbeitungbis 102 mm
Hauptspindel3.250 1/min
Gegenspindel– / –
Werkzeugträger12x VDI 40
Angetriebene Werkz12x max. 5.000 1/min
y-Achse+/- 60 mm
SteuerungSiemens 840 D Operate

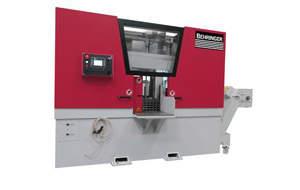

BEHRINGER HBE 321A

Max. Stangenlänge6.000 mm
Max. Durchmesser300 mm

Externe Maschinenprogrammierung (CAM)

Blechbearbeitung

Laserschneiden

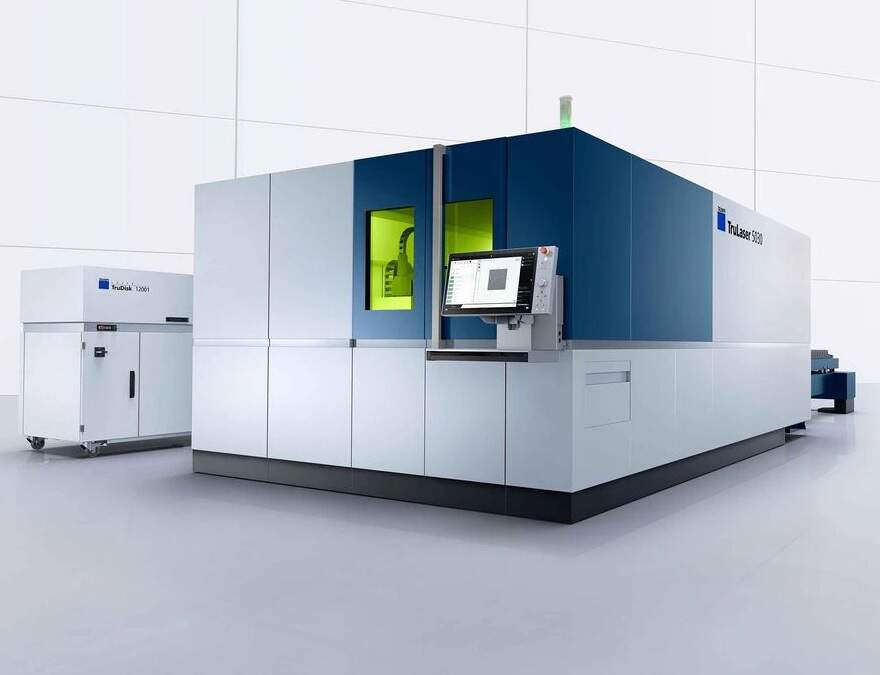

Trumpf 5030 L76

Arbeitsbereich3000 mm / 1500 mm
Laserleistung8000 Watt
Baustahlmax. 30 mm
Edelstahlmax. 40 mm
Aluminiummax. 25 mm
Kupfermax. 10 mm
Messingmax. 10 mm

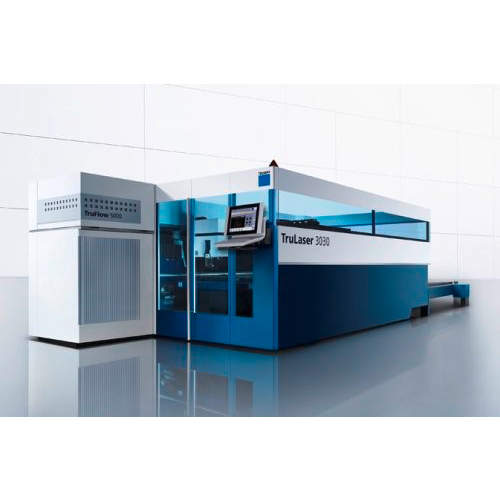

Trumpf 3030 L20

Arbeitsbereich3000 mm / 1500 mm
Laserleistung5000 Watt
Baustahlmax. 25 mm
Edelstahlmax. 20 mm
Aluminiummax. 12 mm

CNC-Abkanten

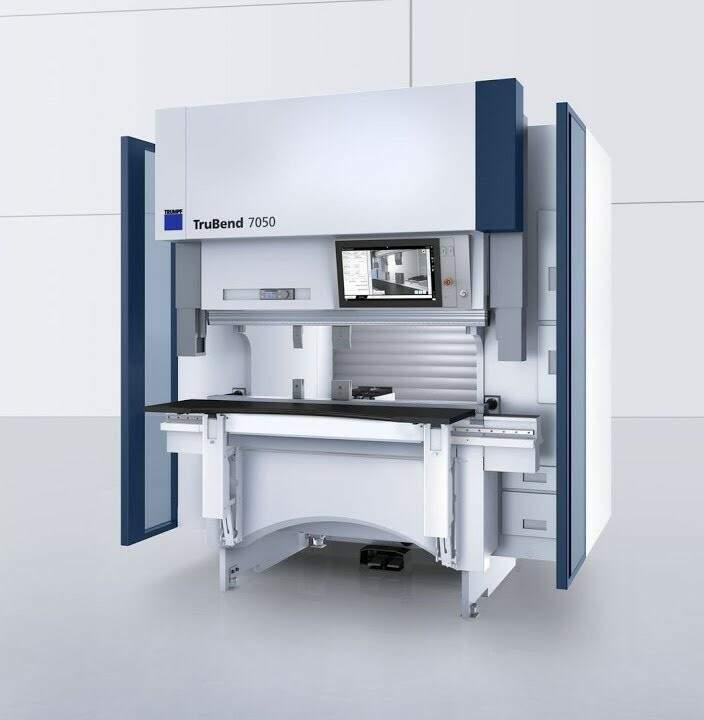

Trumpf 7050

Arbeitsbereich1520 mm
max. Presskraft50 t

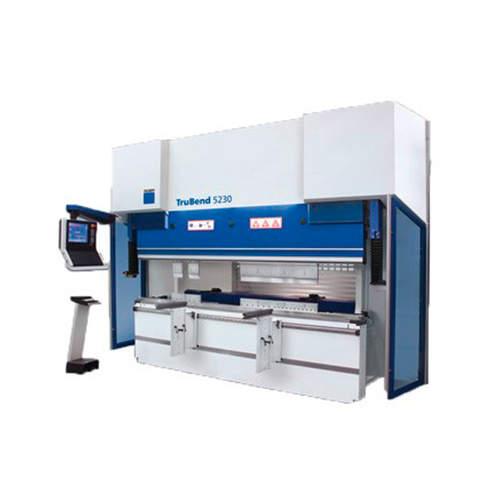

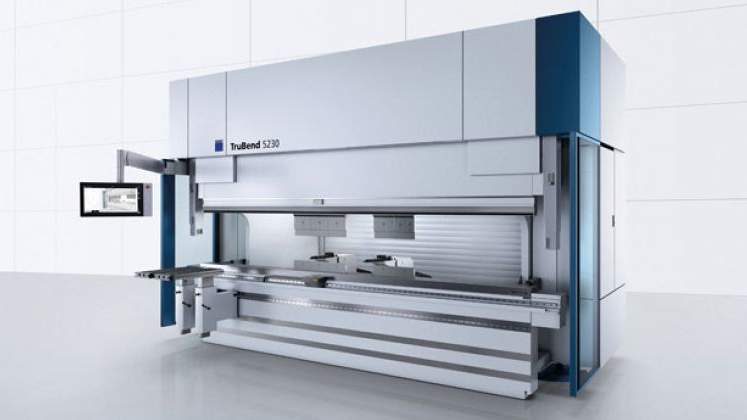

Trumpf 5230

Arbeitsbereich3000 mm
max. Presskraft230 t

Trumpf 5230

Arbeitsbereich4000 mm
max. Presskraft230 t

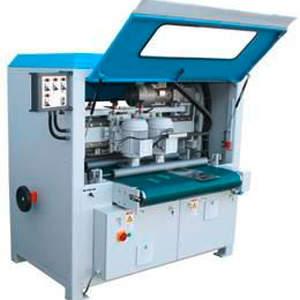

Entgraten / Kantenverrunden:

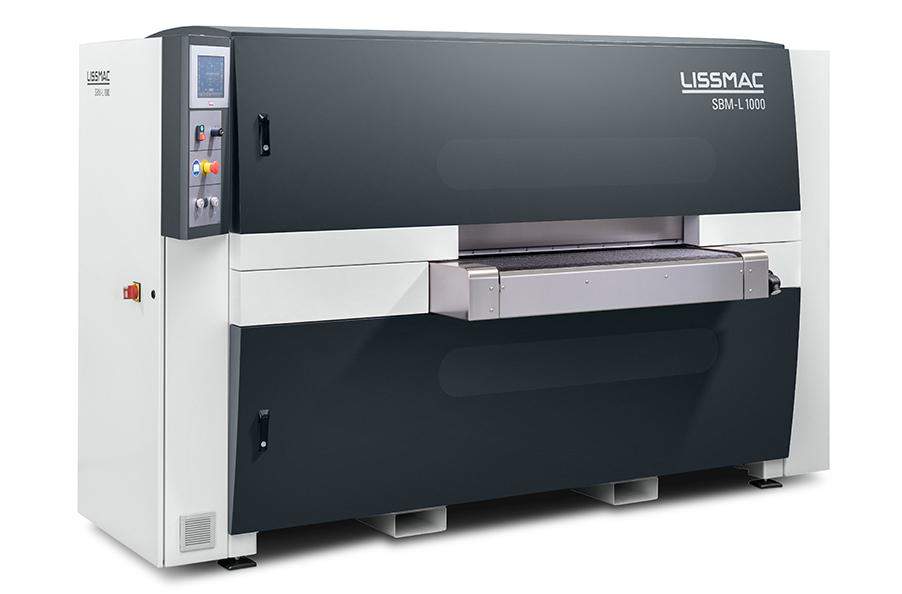

Lissmac SMB-L 1500

Arbeitsbereich3000 mm / 1500 mm

Löwer Discmaster

Arbeitsbereich3000 mm / 1500 mm

Trowalisieren

Walther CF 200

Arbeitsbehälter200 l
Nutzvolumen125 l
Max. Werkstückgr.170 mm diagonale
mögliche MaterialienStahl, Aluminium, VA

3D Konstruktion

Mehrere Konstruktionsarbeitsplätze in Solid Works

Mögliche Dateiformate

.sldprt
.stp
.sat
.Parasolid
.igs
.stl
.dxf
.dwg
